Azure VM Agent について調べる機会があったけど忘れそうなのでメモ

Azure VM Agent とは

Azure 仮想マシンエージェント、Azure Windows Agent、Azure Linux Agent などと記載されることもある。Azure 上の仮想マシン（VM）とファブリックコントローラ（ざっくりいうと物理サーバのクラスタ管理ソフトウェアコンポーネント）とのやりとりを管理する、VM 上の OS にインストールされるソフトウェア。具体的には以下の機能を提供する。

Azure ファブリックコントローラと対話して、
- DHCP 経由で IPアドレスを取得する
- Azure DNS を使用して名前解決を実行する
- ロードバランサからのヘルスチェックに応答する
VM 拡張機能をインストールする
Windows Agent のみ: 問題の調査に使用するために、イベントログ、OS ログ、Azure ログ、および一部のレジストリキーの自動収集と VM ホストへの転送
Linux Agent のみ: イメージのプロビジョニング、ネットワーク、カーネル構成、診断など（詳しくはこちら）

Azure VM Agent をインストールするには

Marketplace から展開した OS イメージは Azure VM Agent があらかじめインストールされているため、ユーザが手動でインストールする必要はない。カスタム VM イメージを使用する場合は、VM エージェントインストーラを使って手動でインストールすることも可能。

Azure VM Agent はどのように動作するか

VM Agent 自体の Update に絞って記載する。Azure VM Agent は VMを動かしている仮想化ホストノードの仮想 IP である 168.63.129.16 と通信する。この IP アドレスは WireServer とも呼ばれる。
Azure VM Agent は WireServer に定期的に問い合わせを行い、必要な更新があるかを確認する。これは Marketplace から入手した OS の場合は自動更新がなされるよう構成されているが、それ以外の場合には以下の対処が必要となる。

カスタム VM イメージの場合など、Azure VM Azure のインストールを手動で行った場合は自動更新されない。
Linux Agent の場合も Marketplace の OS は規定で自動更新が有効になっているが、念のため設定ファイルを確認のこと。（/etc/waagent.conf）

Azure VM Agent はクローズドな環境で利用できるか

Azure VM Agent が通信する WireServer の IP アドレスは Azure 内部からしかアクセスできないため、この IP アドレスと Azure リソース間のアクセスは安全とされている。

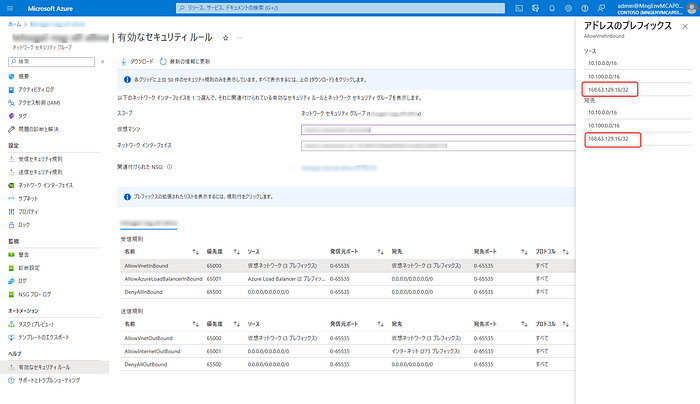

なお、WireServer のアドレスはネットワークセキュリティグループ（NSG）の規定の受信 / 送信セキュリティルールに含まれている。Azure Portal からは、何等かの VM に割り当てられた適当な NSG を選択 > 下側 NSG 名を選択 > AllowVnetInBound / AllowVnetOutBound を選択し、右側でアドレスのプレフィックスで確認ができる。

Windows Agent はこの WireServer 経由で更新が可能。
Linux Agent は更新イメージ自体は個別のリポジトリから入手するため、パブリックアクセスが必要となる場合がある。

Azure VM Agent が正しく動作しているか確認するには

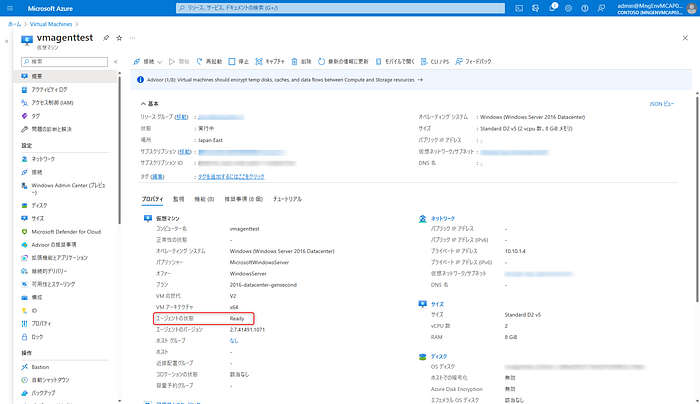

Windows の場合、Azure Portal の以下「エージェントの状態」から確認できる。

より詳細な調査については以下のログおよび MS のサイトを確認する。

C:\WindowsAzure\Logs\WaAppAgent.log
C:\WindowsAzure\Logs\TransparentInstaller.log

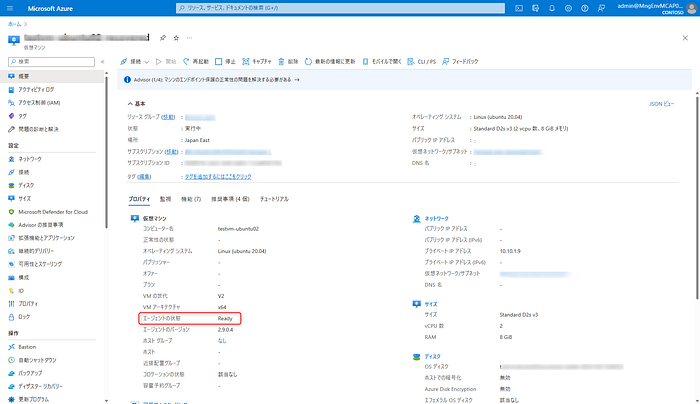

Linux の場合、Azure Portal の以下「エージェントの状態」から確認できる。

より詳細な調査については以下のログおよび MS のサイトを確認する。

/var/log/waagent.log
